Máy mài chèn ngoại vi CNC

Là một trong những nhà sản xuất máy mài chèn ngoại vi CNC hàng đầu trong nước, TXMC có trụ sở chính tại Ôn Lĩnh, Chiết Giang. Với hơn 20 năm chuyên môn về công cụ, công ty quản lý toàn bộ chuỗi từ R&D đến thương mại, phục vụ 128 quốc gia. Dòng sản phẩm của nó bao gồm máy mài chính xác cho mũi khoan, vòi, dụng cụ tiện và thiết bị ngoại vi, và TXMC mong muốn được cùng bạn tạo ra giá trị trong tương lai.
Model: TX-SE400

Gửi yêu cầu

Mô tả Sản phẩm

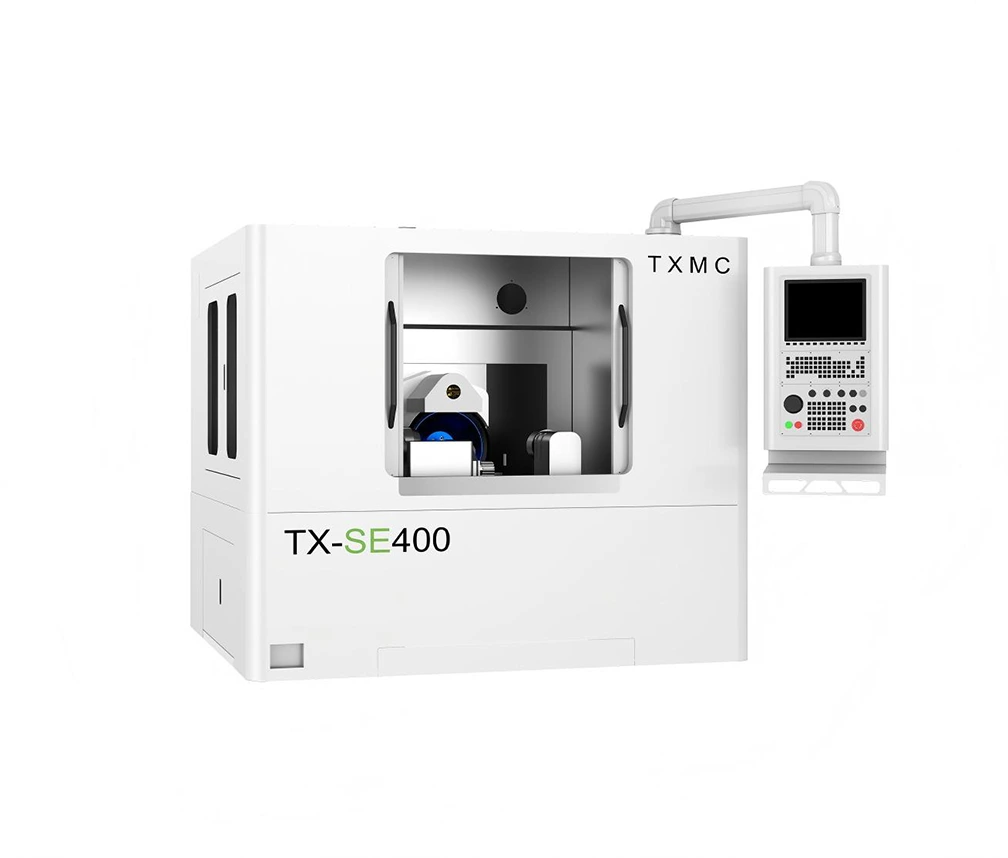

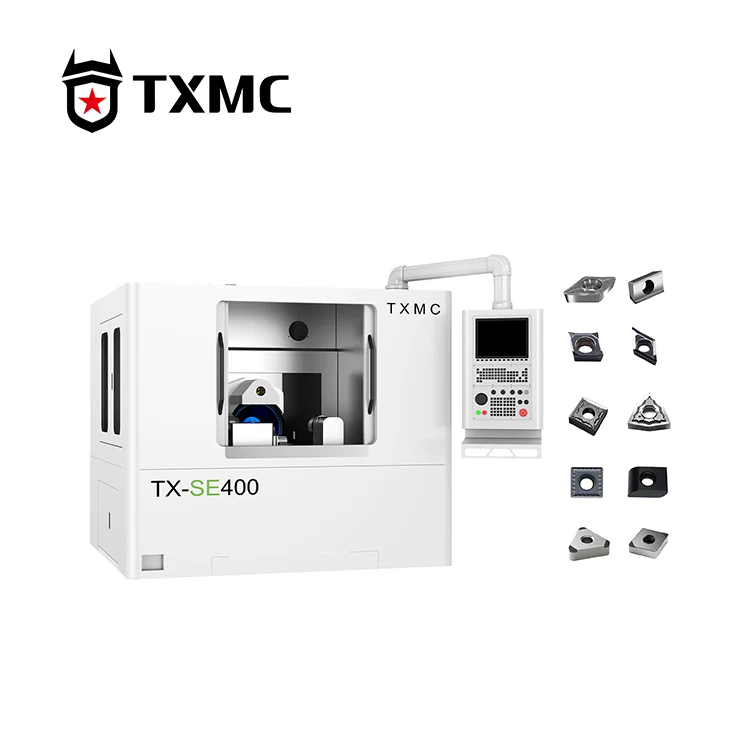

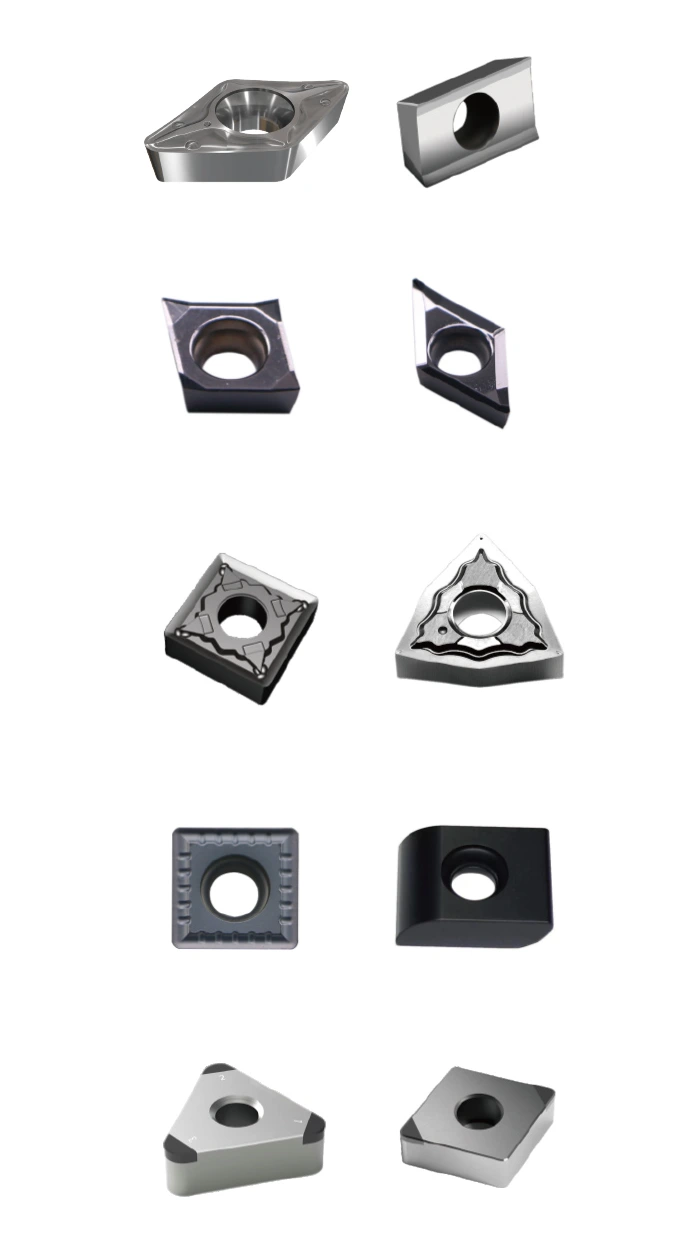

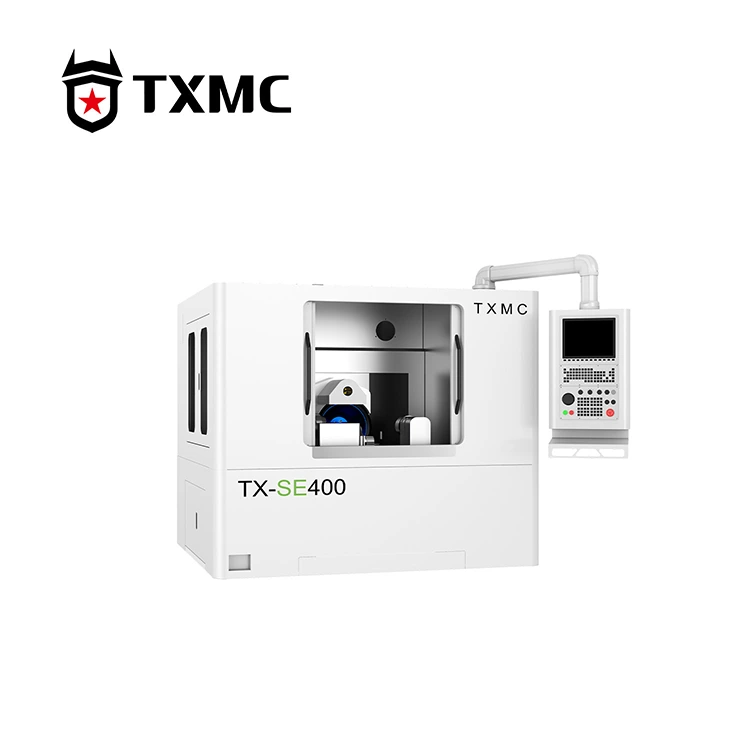

Máy mài hạt dao ngoại vi CNC TX-SE400 thương hiệu TXMC là máy chuyên dụng để mài các cạnh ngoại vi của hạt dao có thể lập chỉ mục. Nó không chỉ cho phép vát cạnh một mặt hạt dao mà còn phát triển một cách sáng tạo khả năng mài hạt dao phi tiêu chuẩn. Để mài các đường cong và đường cong phức tạp, cài đặt gia công có thể được hoàn thành chỉ bằng một cú nhấp chuột bằng cách nhập bản vẽ.

CNC Peripheral Inserts Grinding Machine

Thông số sản phẩm

Vòng tròn nội tiếp tối thiểu của phần chèn	2,8mm	Tốc độ quay tối đa của trục B	360°/giây
Vòng tròn giới hạn tối đa của phần chèn	40mm	Độ chính xác định vị trục B	0,005°
Đường kính bánh mài	400mm	Độ chính xác định vị lặp lại của trục B	0,002°
Tốc độ trục chính tối đa	2000 vòng/phút	Phạm vi xoay trục C	-90°~ +28°
Công suất động cơ trục chính	5,5KW	Tốc độ quay tối đa của trục C	150°/giây
Hành trình trục X	100mm	Độ chính xác định vị trục C	6 cung giây
Tốc độ di chuyển tối đa trục X	10000mm/phút	Độ dày kẹp tối đa	25mm
Độ chính xác định vị trục X	0,002 mm	Áp suất kẹp	500 ~ 9000N
Độ chính xác định vị lặp lại trục X	0,001mm	Áp suất khí nén	0,6MPa
Hành trình trục Y	200mm	Chế độ điều chỉnh	Điều chỉnh trực tuyến
Tốc độ di chuyển tối đa trục Y	10000mm/phút	Tổng công suất điện	30 KVA
Độ chính xác định vị trục Y	0,002mm	Trọng lượng máy	4000 kg
Độ chính xác định vị lặp lại trục Y	0,001mm	Kích thước	230x195x195cm

CNC Peripheral Inserts Grinding Machine

Tìm hiểu thêm

Máy mài chèn ngoại vi CNC có cấu hình cực kỳ hữu ích. Trục X và Y sử dụng dẫn hướng con lăn có độ chính xác cao HIWIN với động cơ tuyến tính Akribis, trục B sử dụng động cơ truyền động trực tiếp DD với cấu trúc đã được cấp bằng sáng chế và trục C sử dụng bàn quay bánh răng trục vít với bộ mã hóa góc lưới thời gian để đạt được độ chính xác lặp lại là 6 cung giây. Thiết kế tổng thể mang lại tiếng ồn tối thiểu, dao động mô-men xoắn thấp, độ cứng cực cao và hoạt động lâu dài không cần bảo trì. Trục chính điện mô-men xoắn cao đồng bộ 5,5KW sử dụng quản lý mô-men xoắn liên tục, mang lại độ cứng, khả năng chống rung và tuổi thọ vượt trội, giúp tăng lực cắt và vận hành êm hơn. Nó được trang bị đầu dò KEYENCE, cho phép đo chính xác kích thước chu vi bên ngoài của hạt dao và bù vĩ mô tâm, đảm bảo tính nhất quán trong kích thước vòng tròn nội tiếp và góc hở.
