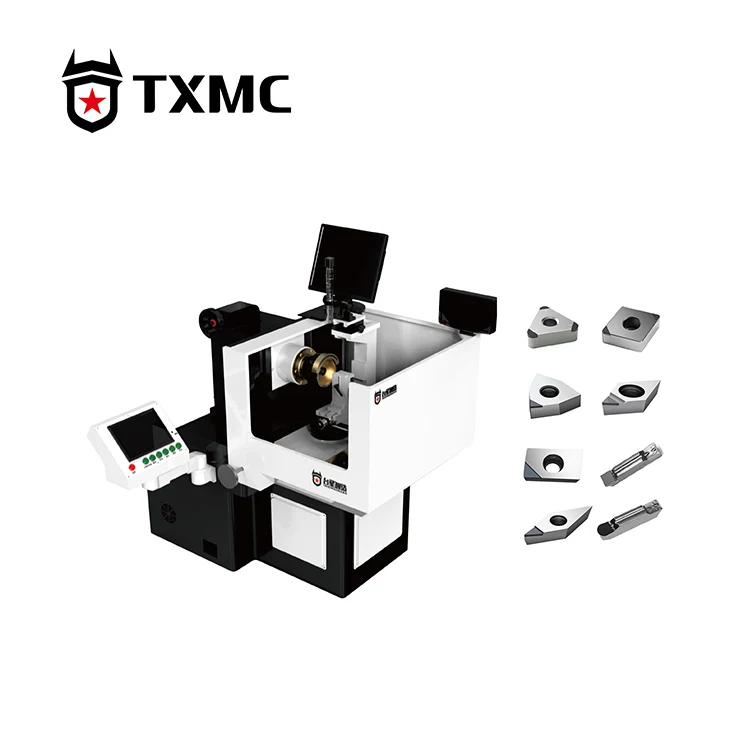

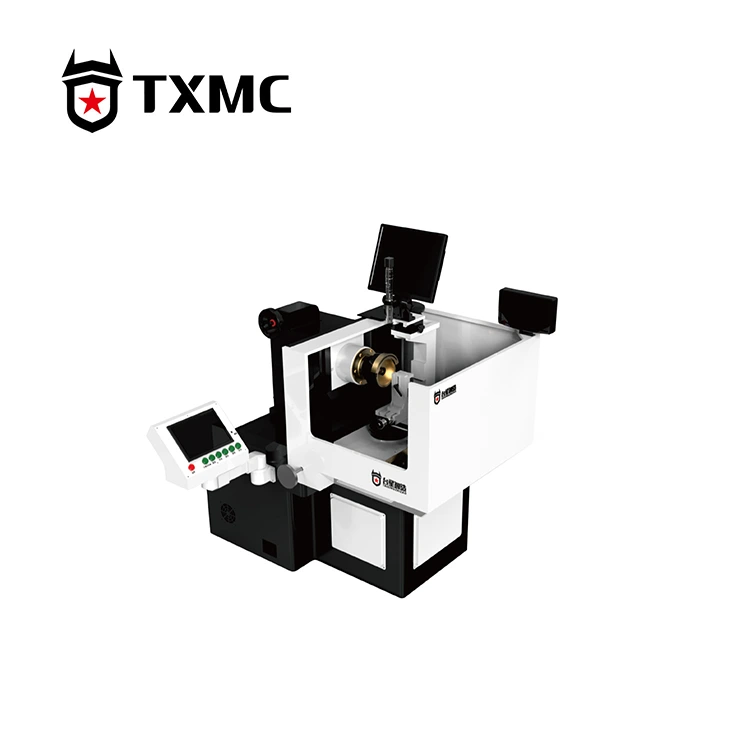

Máy mài mảnh PCD thủ công

TXMC là nhà sản xuất Máy mài mảnh dao PCD thủ công, chuyên về máy mài công cụ, máy mài công cụ đa năng và máy công cụ chính xác. Thông qua hoạt động R&D độc lập, TXMC đã phát triển hơn 60 loại thiết bị mài lại dụng cụ. Phục vụ hơn 50 quốc gia, đây là nhà sản xuất toàn cầu hàng đầu trong ngành.
Model: TX-M6

Gửi yêu cầu

Mô tả Sản phẩm

Máy mài mảnh PCD thủ công bền bỉ TX-M6 cũng là một máy mài công cụ thủ công có độ chính xác cao, được thiết kế để gia công các công cụ PCD, CBN và cacbua có độ chính xác cao. Nó cân bằng độ chính xác của máy, độ cứng kết cấu, dễ vận hành và hiệu quả sản xuất. Máy có tính năng cải tiến là camera CCD thông minh, cho phép lập kế hoạch đánh dấu góc bán kính (R) tùy ý. Nó tích hợp các chức năng thực tế như đo góc và so sánh đường song song, nhanh chóng thích ứng với nhu cầu gia công của các công cụ phi tiêu chuẩn.

Thân máy được làm từ một khối đúc chất lượng cao và có thiết kế kết cấu chịu áp lực. Xử lý lão hóa tự nhiên giúp cải thiện độ ổn định và giảm biến dạng trong khi vẫn giữ được độ chính xác tuyệt vời. Việc bao gồm bộ mã hóa tuyến tính và bộ mã hóa góc nhập khẩu giúp nâng cao độ chính xác. Hệ điều hành được xây dựng độc lập cũng cho phép khách hàng lập trình máy khi cần, giúp máy thuận tiện và hiệu quả hơn.

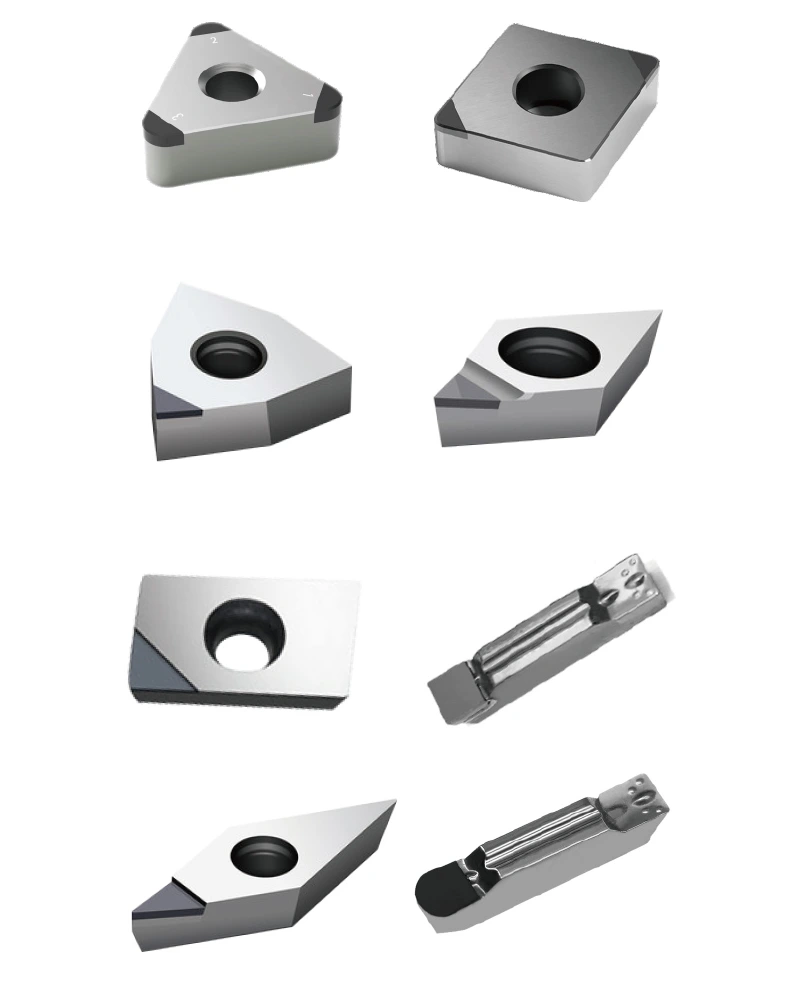

Manual PCD Inserts Grinding Machine

Thông số sản phẩm

Hành trình trục X	300mm	Hành trình trục C	±110°
Độ chính xác định vị lặp lại trục X	0,01mm	Độ chính xác định vị lặp lại của trục C	0,01°
Hành trình trục Y	100mm(thủ công)	Phương pháp phanh trục C	Phanh đĩa được kích hoạt
Độ chính xác định vị lặp lại trục Y	0,002mm	Trục X cố định	65mm
Tốc độ di chuyển tối đa của hai trục	300 mm/giây	Độ thẳng của trục X	0,01mm
Hành trình góc trục chính	-5°đến 25°(thủ công)	Trục Y cố định	65mm
Phương pháp quay trục chính	trục điện	Độ thẳng của trục Y	0,01mm
Công suất trục chính	3KW	Phạm vi hình ảnh trực quan	R0.05-R10 (có thể điều chỉnh)
Tốc độ trục chính	6000 vòng/phút	Kích thước	120120180cm
Đường kính trong của bánh mài	40mm	Trọng lượng máy	1800KGS
đường kính ngoài của bánh mài	Φ100-Φ200mm	Phương pháp làm mát	Làm mát bằng nước

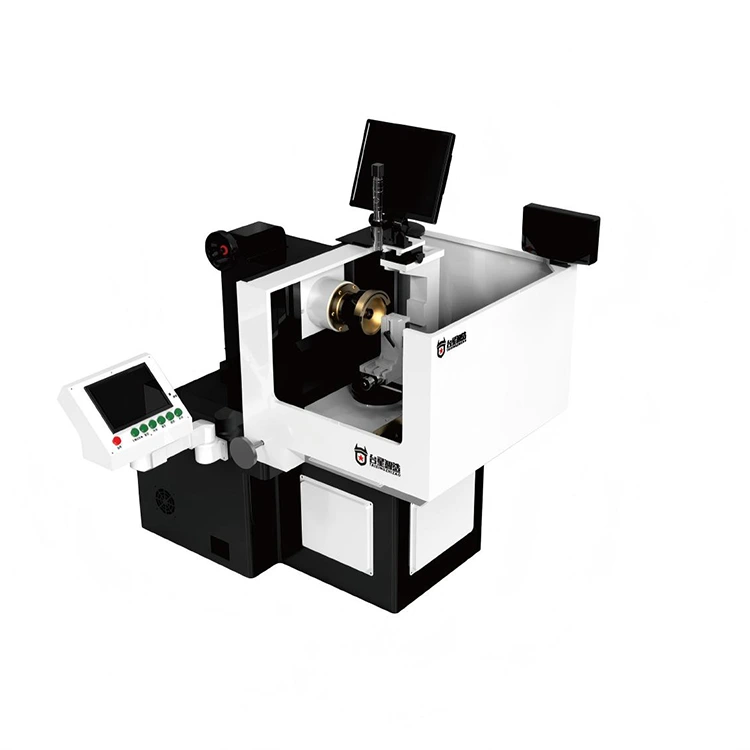

Manual PCD Inserts Grinding Machine

Phụ kiện tùy chọn

Máy mài mảnh PCD thủ công cũng có thể được trang bị các phụ kiện khác, chẳng hạn như máy vát mép âm CBN, bộ mài thanh tròn và thiết bị cố định vát mép âm. Bộ lọc túi cưỡng bức 60 lít đi kèm có thiết kế lọc đặc biệt, mang lại độ chính xác lọc cực cao. Với cách bố trí vòng đệm phù hợp, nó có thể đạt được hoạt động không rò rỉ 100%, đáp ứng đầy đủ các yêu cầu xử lý khác nhau.
